حفر الضغط المنظم في الآبار المعقدة
بقلم الدكتور نبيل سامح
ملخص
ظهر حفر الضغط المنظم (MPD) كتكنولوجيا حفر تحويلية مصممة لمعالجة التعقيد المتزايد لآبار النفط والغاز الحديثة. بينما يتحرك الاستكشاف نحو تشكيلات أعمق وأكثر سخونة وأكثر تحديًا جيولوجيًا، غالبا ما تفشل طرق الحفر التقليدية في الحفاظ على التحكم الآمن والفعال في الضغط. تقدم MPD نظام حفر حلقة مغلقة يمكّن من التحكم الدقيق في الضغط السنوي في جميع أنحاء الآبار، وتقليل مخاطر الحفر وتحسين الكفاءة التشغيلية.
يقدم هذا المقال لمحة نظرية شاملة لحفر الضغط المنظم، مع التركيز على مبادئه ومكوناته وفلسفته التشغيلية ودوره في حفر الآبار المعقدة. يتم التركيز على فهم آليات التحكم في الضغط، وتشكيلات النظام، والتحديات التشغيلية، والمزايا، والقيود، والاتجاهات المستقبلية – دون الاعتماد على دراسات الحالة أو المعادلات أو الأطر التنظيمية.
1. مقدمة
شهدت صناعة النفط والغاز تحولًا كبيرًا بسبب زيادة الاستكشاف في البيئات الجيولوجية المعقدة مثل خزانات المياه العميقة، وتشكيلات درجات الحرارة المرتفعة الضغط (HPHT) والحقول المستنزفة، وتشكيلات نوافذ الضغط الضيقة. غالباً ما تكافح ممارسات الحفر التقليدية في مثل هذه البيئات بسبب عدم كفاية التحكم في الضغط، مما يؤدي إلى مشاكل مثل عدم استقرار ويلبور، وفقدان الدورة الدموية، والركلات، والوقت غير المنتج.
تم تطوير حفر الضغط المنظم (MPD) كتقنية حفر متقدمة للتغلب على هذه التحديات. على عكس الحفر التقليدي، الذي يعتمد في المقام الأول على وزن الطين الساكن للتحكم في ضغط التشكيل، يستخدم MPD مزيجًا من تقنيات إدارة الضغط السطحي والسافل للحفاظ على التحكم الدقيق في ضغط الثقب السفلي طوال عملية الحفر.
يمثل MPD تحولًا من التحكم الاستباقي في الآبار، مما يمكّن المشغلين من الحفر بأمان في ظروف كانت تعتبر في السابق خطيرة للغاية أو غير اقتصادية.
2. مفهوم حفر الضغط المنظم
يتم تعريف حفر الضغط المنظم بأنه عملية حفر تكيفية تستخدم للتحكم بدقة في ملف الضغط السنوي في جميع أنحاء الآبار. الهدف الأساسي من MPD هو الحفاظ على ضغط الثقب السفلي داخل نافذة تشغيل ضيقة تقع بين ضغط المسام وضغط الكسر.
في الحفر التقليدي، يعتمد التحكم في الضغط بشكل رئيسي على كثافة سوائل الحفر. ومع ذلك، في الآبار المعقدة، يكون الهامش بين ضغط التشكيل وضغط الكسر في الغالب ضيقًا للغاية. تقلبات الضغط الصغيرة يمكن أن تؤدي إلى مشاكل خطيرة في الحفر مثل انهيار التكوين أو الركلات أو فقدان الدورة الدموية.
تقدم MPD نظام حلقة مغلقة يسمح بالمراقبة والتلاعب المستمر لضغط الآبار باستخدام المعدات السطحية والضغط الخلفي المتحكم به وتحليل البيانات في الوقت الفعلي. هذا يمكّن من إجراء عمليات الحفر بدقة أكبر وأمان وكفاءة.
3. أهمية MPD في الآبار المعقدة
تتميز الآبار المعقدة بعدم اليقين الجيولوجي، والتشكيلات غير المستقرة، وهوامش الحفر الضيقة، ومخاطر تشغيلية عالية. وتشمل هذه الشروط ما يلي:
خزانات عالية الضغط عالية الحرارة
الحقول المستنفدة أو الناضجة
تشكيلات المياه العميقة
خزانات شديدة الكسور أو كسر طبيعي
الوصول الممتد والآبار الأفقية
آبار ذات مناطق خسارة شديدة
في مثل هذه البيئات، حتى اختلافات الضغط الصغيرة يمكن أن تؤدي إلى عواقب وخيمة. تقدم MPD حلاً من خلال تمكين:
تحكم دقيق بالضغط
تخفيض في الوقت غير المنتج
تعزيز استقرار ويلبور
تحسين هوامش السلامة
أداء الحفر الأمثل
من خلال إدارة الضغط ديناميكيًا، تسمح MPD للحفر بالاستمرار بأمان في التشكيلات التي لولا ذلك لا يمكن الحفر باستخدام الطرق التقليدية.
4. مبادئ حفر الضغط المنظم
المبدأ الأساسي لـ MPD هو التحكم المستمر والدقيق لضغط فتحة القاع طوال عملية الحفر. ويتحقق ذلك من خلال الجمع بين العديد من مكونات الضغط:
ضغط هيدروستاتيكي من سائل الحفر
ضغط الاحتكاك الزنيوي
ضغط الظهر السطحي يتم تطبيقها بواسطة معدات MPD
على عكس الحفر التقليدي، حيث تتطلب تعديلات الضغط تغييرات في وزن الطين، تسمح MPD بتعديل الضغط في الوقت الفعلي دون تغيير كثافة السوائل. هذا مفيد بشكل خاص في التشكيلات التي يمكن أن تسبب فيها تعديلات الوزن الطيني عدم الاستقرار أو فقدان.
الفلسفة الرئيسية وراء MPD هي الحفاظ على ضغط ثقب القاع المستمر بغض النظر عن التغييرات في معدل التدفق أو حركة الأنابيب أو سلوك التشكيل.

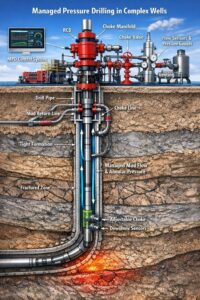

5. مكونات نظام MPD
5.1 جهاز التحكم الدوار (RCD)
التجمع الكونغولي من أجل الديمقراطية هو مكون حاسم يغلق السطح، مما يسمح بإغلاق البئر أثناء استمرار الحفر. يمكّن من التحكم في الدورة الدموية والضغط دون مقاطعة العمليات.
5.2 نظام مشعب الاختناق
نظام الاختناق ينظم الضغط على الظهر في البور. من خلال ضبط إعدادات الاختناق، يمكن للمشغلين التحكم بدقة في الضغط السنوي والاستجابة بسرعة لتقلبات الضغط.
5-3 معدات التحكم في الضغط
يشمل ذلك أجهزة الاستشعار، ومحولات الضغط، وأنظمة المراقبة التي توفر بيانات في الوقت الفعلي عن ظروف الآبار، مما يمكّن من إدارة الضغط الدقيقة.
5.4 نظام التحكم MPD
تعالج وحدة التحكم الآلي بيانات الضغط وتعديل المعلمات السطحية وفقا لذلك. تستخدم أنظمة MPD المتطورة الخوارزميات الرقمية للحفاظ على ظروف الضغط المستقرة.
5.5 أجهزة قياس التدفق
تكشف هذه الأنظمة عن تغييرات في التدفق، وتساعد في تحديد العلامات المبكرة للركلات أو الخسائر.
6. أنواع حفر الضغط المنظم
6.1 ضغط ثقب أسفل ثابت (CBHP)
هذه هي طريقة MPD الأكثر استخداماً. إنه يحافظ على ضغط ثابت في ثقب القاع من خلال ضبط ضغط الظهر السطحي استجابة للتغييرات التشغيلية مثل بدء / توقف المضخة أو حركة الأنابيب.
6.2 حفر غطاء الطين المضغوط (PMCD)
يستخدم في مناطق الخسائر الشديدة حيث يكون الدوران التقليدي مستحيلًا. يتم إجراء الحفر مع الحفاظ على الضغط باستخدام عمود سائل خارجي.
6.3 الحفر المزدوج التدرج (DGD)
تحاكي هذه التقنية تدرجات الضغط البحري باستخدام كثافات سوائل مختلفة في أعماق مختلفة، مما يحسن التحكم في الضغط في عمليات المياه العميقة.
6.4 MPD التكييفية
نهج أكثر تقدماً يقوم بضبط بارامترات الضغط باستمرار في الوقت الفعلي بناءً على السلوك الجيد واستجابة التكوين.
7. دور MPD في بيئات الآبار المعقدة
تلعب MPD دوراً حاسماً في مواجهة التحديات المرتبطة بالآبار المعقدة:
7.1 نوافذ الضغط الضيقة
MPD تمكن الحفر ضمن هوامش الضغط الضيقة من خلال توفير رقابة دقيقة على الضغط السنوي.
7.2 فقدان التحكم في الدوران
من خلال تقليل الضغط المفرط في الثقب، تقلل MPD من انهيار التكوين وفقدان السوائل.
7.3 استقرار ويلبور
الضغط المنظم يقلل من تورم الصخور وانهيارها وتلف التكوين.
7.4 الكشف والتحكم في الركلات
تكتشف أنظمة MPD تغييرات تدفق دقيقة مبكرًا، مما يسمح بإجراء تصحيح فوري.
7.5 تحسين كفاءة الحفر
تقليل فترة التوقف، وقلة مشاكل الحفر، ومعدلات اختراق أسرع تحسن الأداء العام.
8. مزايا حفر الضغط المنظم
تحسين التحكم والسلامة في الآبار
تقليل الوقت غير المنتج
تحسين أداء الحفر
إدارة أفضل لنوافذ الضغط الضيقة
تقليل أضرار التشكيل
مخاطر أقل من الركلات والخسائر
زيادة دقة الحفر
تحسين الوصول إلى الخزان
9. القيود والتحديات
على الرغم من مزاياها، تواجه MPD أيضا العديد من التحديات:
معدات أولية عالية وتكلفة تشغيلية
الحاجة إلى الموظفين المهرة
تكامل النظام المعقّد
الاعتماد على بيانات دقيقة في الوقت الفعلي
زيادة التخطيط والجهد الهندسي
مخاوف موثوقية المعدات
تتطلب هذه التحديات تدريبًا وتخطيطًا مناسبًا وتكاملًا للنظام لضمان نجاح تنفيذ MPD.
10. مستقبل حفر الضغط المنظم
مستقبل MPD مرتبط ارتباطا وثيقا بالرقمنة والأتمتة. تشمل الاتجاهات الناشئة ما يلي:
التكامل مع الذكاء الاصطناعي للتحكم التنبؤي
أنظمة إدارة الضغط الآلية بالكامل
توأم رقمي في الوقت الفعلي لتحسين الحفر
تكنولوجيا الاستشعار المحسنة
التكامل مع أجهزة الحفر الذكية وأنظمة الحفر المستقلة
مع استمرار تزايد تعقيد الآبار، من المتوقع أن تصبح MPD ممارسة حفر معيارية بدلاً من حل متخصص.
خاتمة
يمثل حفر الضغط المنظم تطوراً كبيراً في تكنولوجيا الحفر، حيث يقدم حلاً عملياً وفعالاً للتحديات التي تفرضها بيئات الآبار المعقدة. من خلال تمكين التحكم الدقيق في ضغط الآبار، يعمل MPD على تحسين السلامة بشكل كبير، وتقليل مخاطر الحفر، وتعزز الكفاءة التشغيلية.
في الأوضاع الجيولوجية المعقدة حيث لا تكون طرق الحفر التقليدية قصيرة، توفر MPD المرونة والتحكم المطلوبين للحفاظ على سلامة جيدة وتحسين أداء الحفر. على الرغم من أن التكنولوجيا تتطلب استثمارًا أوليًا أعلى وخبرة متخصصة، إلا أن فوائدها طويلة الأجل من حيث السلامة وخفض التكاليف والنجاح التشغيلي يجعلها أداة أساسية لعمليات الحفر الحديثة.
مع استمرار صناعة النفط والغاز في التحرك نحو خزانات أعمق وأكثر تعقيدا وأكثر تحديا، سيلعب حفر الضغط المنظم دورا حيويا بشكل متزايد في ضمان عمليات الحفر الآمنة والفعالة والمستدامة.
بقلم الدكتور نبيل سامح
-مدير تطوير الأعمال (BDM) في شركة نيلكو
-مدرب بترول دولي معتمد
-أستاذ في شركات وأكاديميات استشارات تدريبية متعددة، بما في ذلك Enviro Oil، أكاديمية زاد، وديب هورايزون، إلخ.
-محاضر بالجامعات داخل مصر وخارجها
– مساهم في مقالات قطاع البترول لمجلات بتروكرافت و بتروتوداي وغيرها.
