ربط الجيوميكانيكا بالمكامن البترولية
بقلم د. نبيل سامح
المقدمة
يمثل ربط الجيوميكانيكا بالمكامن البترولية أحد أهم المفاهيم البينية متعددة التخصصات في هندسة البترول الحديثة. ويشير هذا المفهوم إلى التفاعل بين سلوك تدفق السوائل داخل المكمن والاستجابة الميكانيكية للصخور المحيطة. مع تقدم إنتاج الهيدروكربونات، تؤدي التغيرات في ضغط المسام إلى تغيير حالة الإجهاد داخل المكمن، مما يؤثر بدوره على تشوه الصخور، النفاذية، المسامية، والأداء العام للمكمن.
تقليديًا، كان يُنظر إلى هندسة المكامن والجيوميكانيكا كمجالات مستقلة. كان مهندسو المكامن يركزون على تدفق السوائل، انخفاض الضغط، وآليات الاسترداد، بينما كان متخصصو الجيوميكانيكا يدرسون قوة الصخور، توزيع الإجهاد، والتشوه. ومع ذلك، أصبح من الواضح أن فهم أداء المكمن بشكل كامل لا يمكن تحقيقه دون النظر إلى الترابط القوي بين تدفق السوائل والسلوك الميكانيكي للصخور.
يلعب ربط الجيوميكانيكا بالمكامن دورًا أساسيًا في تخطيط تطوير الحقول، استقرار الآبار، التنبؤ بالهبوط السطحي، إدارة إنتاج الرمال، واستدامة المكمن على المدى الطويل. ومع استمرار الإنتاج وانخفاض الضغوط، تتعرض التكوينات الصخرية لإعادة توزيع الإجهاد، مما قد يغير خصائص المكمن بشكل كبير. لذلك، فإن فهم هذا الترابط ضروري لاستخراج الهيدروكربونات بأمان وكفاءة وفعالية.
يستعرض هذا المقال نظرة شاملة نظرية حول ربط الجيوميكانيكا بالمكامن، موضحًا المبادئ الأساسية، الآليات، التأثيرات، وأهميتها في العمليات البترولية الحديثة.
أساسيات الجيوميكانيكا بالمكامن
تهتم الجيوميكانيكا بالمكامن بدراسة سلوك الصخور تحت ظروف الإجهاد المتغيرة. يتعرض باطن الأرض لثلاثة إجهادات رئيسية: الإجهاد الرأسي الناتج عن وزن الغطاء، وإجهادين أفقيين نتيجة القوى التكتونية والجيوولوجية. تحدد هذه الإجهادات سلامة واستقرار المكمن.
تشغل السوائل الفراغات المسامية داخل الصخور. ويساهم ضغط هذه السوائل في تحمل جزء من الحمل الصخري. عند إنتاج الهيدروكربونات، ينخفض ضغط المسام، وبالتالي ينتقل الحمل الأكبر إلى هيكل الصخور. يؤدي هذا التغير إلى تعديل توازن الإجهاد داخل التكوين.
يعتمد الاستجابة الميكانيكية لصخور المكمن على خصائصها، بما في ذلك الصلابة، القوة، المرونة، وقابلية التشقق. بعض الصخور تنكمش بشكل كبير عند تغير الإجهاد، بينما تظل أخرى مستقرة نسبيًا. يؤثر هذا السلوك مباشرة على أداء المكمن وفاعلية استراتيجيات الإنتاج.
يحدث الترابط بين الجيوميكانيكا وتدفق السوائل لأن التغيرات في الضغط ليست ظاهرة معزولة. بل تتسبب في تغييرات ميكانيكية تؤثر على تشوه الصخور واستقرارها الهيكلي، والتي بدورها يمكن أن تؤثر على مسارات تدفق السوائل، مما يجعل سلوك المكمن ديناميكيًا ومترابطا.
التفاعل بين تدفق السوائل والجيوميكانيكا

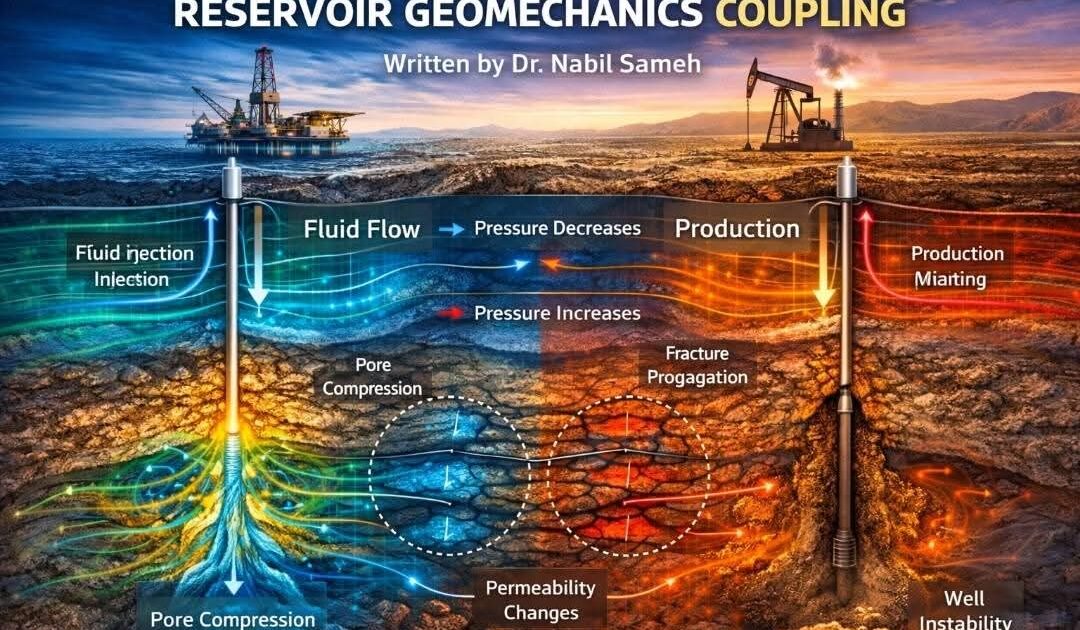

يكمن جوهر ربط الجيوميكانيكا بالمكامن في التفاعل ثنائي الاتجاه بين حركة السوائل وتشوه الصخور. عند انخفاض الضغط نتيجة الإنتاج، يزداد الإجهاد الفعال على الصخور، مما يسبب انكماشًا طفيفًا للصخور وتقليل المسامية وأحيانًا النفاذية.
مع انكماش الصخور، قد تتغير سمك المكمن، تنخفض المسامية، وتتغير مسارات تدفق السوائل، مما يقلل من كفاءة الإنتاج مع مرور الوقت.
من ناحية أخرى، قد يؤدي إعادة توزيع الإجهاد في بعض التكوينات إلى فتح أو تمدد الشقوق، مما يحسن النفاذية محليًا ويعزز تدفق السوائل. لذلك، يمكن أن تكون الاستجابة الميكانيكية إما عائقًا أو داعمًا للإنتاج اعتمادًا على الظروف الجيولوجية.
يلعب حقن السوائل أيضًا دورًا في الترابط. عند حقن السوائل في المكمن، يزداد ضغط المسام، مما يقلل الإجهاد الفعال وقد يؤدي إلى تمدد الصخور أو تكوين الشقوق. غالبًا ما يكون هذا مفيدًا لتحسين أداء المكمن، لكنه يجب التحكم فيه بعناية لتجنب العواقب غير المرغوبة.
وبالتالي، فإن ربط الجيوميكانيكا بالمكامن ليس تأثيرًا باتجاه واحد، بل هو تفاعل مستمر حيث تؤثر تغييرات الضغط على سلوك الصخور، وتؤثر الصخور بدورها على حركة السوائل.
تأثيره على خصائص المكمن
أحد أهم نتائج الترابط هو تغير خصائص المكمن بمرور الوقت. مع تغير الإجهادات، قد يتغير البنية الداخلية للصخور مما يؤثر مباشرة على الإنتاج.
قد تقل المسامية، التي تحدد القدرة التخزينية، مع انكماش الصخور. حتى الانخفاضات الصغيرة يمكن أن تؤثر بشكل كبير على الاحتياطيات القابلة للاسترداد. كما قد تنخفض النفاذية التي تتحكم في سهولة تدفق السوائل مع تضييق الفراغات المسامية تحت تأثير الإجهاد المتزايد.
في المكامن المشققة، قد يكون التأثير أكثر تعقيدًا. فقد تغلق الشقوق نتيجة زيادة الإجهاد، مما يقلل النفاذية، أو قد تتشكل شقوق جديدة في مناطق تركيز الإجهاد. هذا السلوك الديناميكي يجعل التنبؤ تحديًا كبيرًا.
تؤدي عملية الانضغاط أيضًا إلى تقليل حجم المكمن بشكل عام، مما قد يؤدي إلى هبوط سطحي، خاصة في المكامن البحرية أو الضحلة. في حين أن الهبوط يظهر على السطح، إلا أن أصله يكمن في التغيرات الميكانيكية داخل المكمن.
لذلك، يؤثر الترابط بين الجيوميكانيكا وتدفق السوائل ليس فقط على الحركة الداخلية للسوائل، بل أيضًا على السلامة الهيكلية الطويلة الأجل وإنتاجية المكمن.
تأثيره على استقرار الآبار
يرتبط استقرار الآبار ارتباطًا وثيقًا بالظروف الجيوميكانيكية. عند حفر الآبار داخل المكمن، يتعرض توازن الإجهاد الطبيعي للاضطراب. ومع الإنتاج، يزيد انخفاض الضغط من تعديل توزيع الإجهاد حول جدار البئر.
عند زيادة الإجهاد الفعال، قد تصبح الصخور المحيطة بالبئر غير مستقرة، مما قد يؤدي إلى انهيار جدار البئر أو تشوهه أو فشل البئر، وهذه المشاكل قد تخلق تحديات تشغيلية، وتزيد من متطلبات الصيانة، وتؤثر على استمرارية الإنتاج.
في بعض الحالات، قد يؤدي تغير الإجهاد إلى إنتاج الرمال، حيث تنفصل حبيبات الصخور الضعيفة تحت الإجهاد المتزايد وتدخل البئر، مما يضر بالمعدات ويقلل من كفاءة التدفق ويخلق مخاطر سلامة.
كما يؤثر الحقن على استقرار الآبار، حيث يقلل زيادة ضغط المسام بالقرب من الآبار المحقونة من قوة الصخور وقد يحفز تكون الشقوق. في حين أن الشقوق الموجهة قد تكون مفيدة، إلا أن انتشار الشقوق غير المتحكم فيه قد يخلق مسارات غير مرغوبة.
فهم الترابط بين الجيوميكانيكا وتدفق السوائل يساعد المهندسين على توقع هذه المخاطر وتصميم آبار مستقرة طوال عمر المكمن.
دوره في تخطيط تطوير الحقول
أصبح ربط الجيوميكانيكا بالمكامن عاملًا أساسيًا في تخطيط تطوير الحقول. يجب أن تأخذ القرارات المتعلقة بموقع البئر، معدلات الإنتاج، واستراتيجيات الحقن في الاعتبار الاستجابة الميكانيكية للمكمن.
الإنتاج المفرط قد يؤدي إلى انخفاض سريع للضغط، مما يسبب انكماشًا مفرطًا وفقدان النفاذية. بالمقابل، يساعد الإنتاج المنضبط على الحفاظ على سلامة المكمن واستدامة الإنتاج على المدى الطويل.
تتأثر استراتيجيات الحقن أيضًا بالاعتبارات الجيوميكانيكية. يجب تطبيق دعم الضغط بطريقة تحافظ على استقرار المكمن دون تحفيز تغييرات إجهادية مفرطة.
في المكامن الكبيرة، لا تحدث تغييرات الإجهاد بشكل موحد، حيث قد ينكمش بعض المناطق أكثر من غيرها، مما يؤدي إلى تشوه غير متساوٍ. يساعد فهم هذا السلوك في تخطيط مسافات الآبار وتسلسل الإنتاج.
لذلك، يضمن دمج الجيوميكانيكا في التخطيط أن تؤخذ كل من حركة السوائل واستقرار الصخور في الاعتبار معًا.
أهميته في إدارة المكامن الحديثة
مع تقدم عمر المكامن، تزداد أهمية الترابط بين الجيوميكانيكا وتدفق السوائل. يصبح انخفاض الضغط أكثر وضوحًا وتصبح الآثار الميكانيكية أكثر ظهورًا. غالبًا ما تعاني الحقول الناضجة من الانضغاط، تغير النفاذية، وتحولات هيكلية.
تعتمد إدارة المكامن الحديثة بشكل متزايد على دمج الجيوميكانيكا مع هندسة المكامن، حيث يساعد مراقبة تطور الإجهاد على التنبؤ باتجاهات الإنتاج، تحديد المخاطر، وتعديل الاستراتيجيات التشغيلية.
في المكامن غير التقليدية، يلعب الترابط دورًا أكثر حيوية، إذ يعتمد الإنتاج غالبًا على إنشاء والحفاظ على الشقوق. فهم تأثير تغير الإجهاد على الشقوق ضروري للحفاظ على الإنتاجية.
في البيئات البحرية، يلعب الترابط أيضًا دورًا مهمًا في الحفاظ على استقرار المنصات، حيث يؤثر انضغاط المكمن على ارتفاع قاع البحر، ما يؤثر بدوره على سلامة البنية التحتية.
التحديات في فهم ربط الجيوميكانيكا بالمكامن
على الرغم من أهميته، يبقى الترابط بين الجيوميكانيكا وتدفق السوائل معقدًا. فالتكوينات الصخرية غير متجانسة، وتختلف خصائص الصخور من منطقة لأخرى، مما يجعل التنبؤ بكيفية استجابة المكمن الكامل لتغيرات الضغط أمرًا صعبًا.
كما أن التغيرات الميكانيكية تحدث على مستويات مختلفة، من ميكروسكوبية إلى مستوى المكمن الكامل، مما يتطلب نمذجة متقدمة وتفسير دقيق.
توافر البيانات يشكل أيضًا عاملًا محدودًا، حيث يعتمد فهم توزيع الإجهاد على بيانات النوى، تسجيلات الآبار، والملاحظات الميدانية. بدون بيانات كافية، قد تحمل التنبؤات درجة كبيرة من عدم اليقين.
علاوة على ذلك، يتطور سلوك المكمن باستمرار، ويستدعي الترابط بين تدفق السوائل والجيوميكانيكا مراقبة وتفسيرًا مستمرين.
الخاتمة
يمثل ربط الجيوميكانيكا بالمكامن البترولية جانبًا أساسيًا في هندسة البترول الحديثة، حيث يبرز العلاقة العميقة بين تدفق السوائل والسلوك الميكانيكي للصخور. مع الإنتاج أو الحقن، تؤدي تغييرات الضغط إلى تعديل حالة الإجهاد داخل التكوين، مما يؤثر على تشوه الصخور، المسامية، النفاذية، والاستقرار الهيكلي.
فهم هذا الترابط يوفر رؤية دقيقة لأداء المكمن، استقرار الآبار، سلوك الانضغاط، وإدارة الحقول على المدى الطويل، ويدعم اتخاذ قرارات أفضل في تخطيط الإنتاج واستراتيجيات الحقن وإدارة المخاطر.
مع تعقيد المكامن وتقدم عمر الحقول، يصبح دمج الفهم الميكانيكي مع هندسة المكامن أمرًا ضروريًا للحصول على تصور أكثر دقة وواقعية لسلوك المكمن.
في النهاية، يعزز ربط الجيوميكانيكا بالمكامن القدرة على إنتاج الهيدروكربونات بأمان وكفاءة واستدامة، مع الاعتراف بأن المكمن ليس مجرد نظام سائل، بل بيئة ميكانيكية ديناميكية تتطور باستمرار طوال فترة الإنتاج.
